| 产品特性：金相镶嵌 | 是否进口：否 | 产地：台湾 |
| 加工定制：否 | 品牌：Toptech | 型号：B/B-E3 |
| 产品规格：- | 外形尺寸：可选mm | 重量：可选Kg |
| 产品用途：镶嵌 |

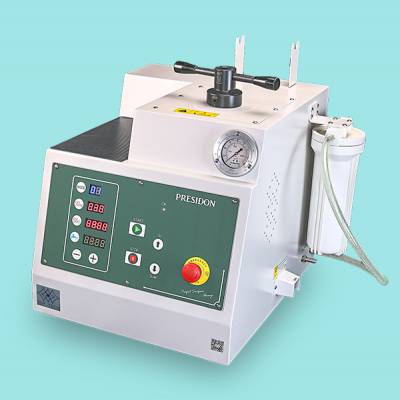

全自动镶嵌成型机B/B-E3
产品特点：一键启动、***镶嵌、设定简单、操作容易。
1.把手：快拆把手，操作简便
2.完成显示灯：高亮度LED灯，完成亮灯显示
3.PCB面板：贴心设计操作简单全自动一键启动
4.压力表：显示油压压力
5.过滤组：过滤水中杂质，延长水阀寿命
6.内建蜂鸣器：蜂鸣提醒，镶埋完成
7.多重温控保护：温度控制保护回路防止加热器过热
8.冷却出入水口：使用更便利
9.专用水帮浦插座孔：内建水循环循环专用插座孔
10. 直觉式操作介面：可设定加热温度、加热时间、冷却时间。
11. 40 组记忆模板，可设定不同参数值，方便使用者选择。
12.一键启动，全自动自动加压、加热、冷却成型，操作便利。
13. 温度超温、加热异常、不正常加热等多重温度安全保护。
14. 增加故障警示讯息，方便使用者排除问题。
【工作桌】
型号 | TF01 | TF02 |
尺寸 | 1000*800*700 mm | 1200*1000*700 mm |
附件一、内膜管组合加购/选购
?40 模具管 | |||||
內模管组合 | 尺寸 | ?25 | ?30 | ?32 | ?40 |
(单模) | 料号 | ML40AD021*** | ML40AD0214A | ML40AD0213A | - |
內模管组合 | 尺寸 | ?25 | ?30 | ?32 | ?40 |
(三模) | 料号 | ML40AE021*** | ML40AE0214A | ML40AE0213A | - |
?50 模具管 | |||||
內模管組合 | 尺寸 | ?25 | ?30 | ?32 | ?40 |
(单模) | 料号 | ML50AD0216A | ML50AD021*** | ML50AD0214A | ML50AD0213A |
內模管組合 | 尺寸 | ?25 | ?30 | ?32 | ?40 |
(三模) | 料号 | ML50AE0216A | ML50AE021*** | ML50AE0214A | ML50AE0213A |
註 1:內模管組含 | |||||
单模：上锁盖组，隔板x 1，内模管，下压模头。 | |||||
三模：上锁盖组，隔板x 2，内模管，下压模头。 | |||||
注2：如有需特殊规格，请致电询问。 | |||||
注3：?32mm以下模具管无法放置内模管。 | |||||
附件二、加购/选购附件
内隔板料号
规格 | 料号 | ||
材质 铜 | 材质 铁（镀铬） | ||
公制 (mm) | ?25 | ML2***E0210-1 | ML2***E0210-2 |
?32 | M32C0006-1 | M32C0006-3 | |
?38 | - | - | |
?40 | M40C0006-1 | M40C0006-2 | |
?50 | ML50DG0210-1 | ML50DG0210-2 | |
英制 (in) | 1" | - | M2***E0211 |
1 1 " 4 | M32C0011 | M32C0011-1 | |
1 1 " 2 | ML38AE0206 | ML38AE0206-1 | |
2" | - | - | |
备注 | 其他特殊尺寸可以订制 | ||
沉水泵浦
料号 | 规格 | 备注 |
QWP06001 | 1?-110V-50/60HZ | |
QWP06002 | 1?-220V-50/60HZ | |
QWP06002-1 | 1?-200V-50/60HZ |
【技术资料】
机型 | B | B-E3 | ||||||||
镶埋尺寸 | ?25mm | ?32mm | ?40mm | ?50mm | ?25mm | ?32mm | ?40mm | ?50mm | ||
驱动方式 | 电动高效率马达驱动，油压压力自动补偿 | |||||||||
镶埋数量 | 1 个/次-注 1 | 1~3 个/次 | ||||||||
温度控制 | 0~250°C (1°C/单位)-注 2 | |||||||||
空转噪音值 | 65~71dB | 67~73dB | 70~77dB | 72~78dB | ||||||
加热能力 | 1200W | 1600W | 2400W | 3200W | ||||||
总耗电量 | 1760W | 2160W | 2960W | 3760W | ||||||
加热时间 | 60 分钟 | |||||||||
冷却时间 | 30 分钟 | |||||||||
模组设定 | 40 组(可设定加热温度、加热时间、冷却时间) | |||||||||
补压压力 | 60 kg/cm2 ( 852psi ) | 60 kg/cm2 ( 852psi ) | ||||||||
机台安裝尺寸 (WxDxH) | 58x57x59cm | 58x57x70cm | ||||||||
重量 | 80Kg | 81Kg | 87Kg | 90Kg | ||||||
出入水管 | 3/8”明纱管(内径- ?10mm/外径- ?15mm) | |||||||||
冷却裝置 | 电磁水阀自动外接水循环冷却 | |||||||||
电源 | 交流220V单相（特殊电压需订做） | |||||||||
标准配件 | 样品夹：1 支 | 漏斗：1 個 | 滤水器：1 組 | |||||||
汤匙：1 個 | 镶埋粉：1Kg(2.2lb) | 自动接头：2 個 | ||||||||
管夹：6 個 | 自攻螺丝：6 個 | 隔板(E3)：2 個 | ||||||||
选购附件 | 内膜管组 | |||||||||
注1：制作2个样品时，需另外购买隔板。
注2：需特殊温度，可另外订制。
注3：特殊尺寸及形状，可另外订制。
【样品成型尺寸】
NO. | 镶埋尺寸 (mm) | 高度 (mm) | 镶埋粉重量 (g) | 成型数量 | 成型体积（mm3） |
全系列 单模 | ?25 | 21 | 18 | 1 | 10303 |
?32 | 21 | 30 | 1 | 16880 | |
?40 | 21 | ?47 | 1 | 26376 | |
?50 | 21 | 75 | 1 | 41213 | |
全系列 双模 | ?25 | 14 | 12x2 | 2 | 6869 |
?32 | 14 | 22x2 | 2 | 11253 | |
?40 | 14 | 31x2 | 2 | 17584 | |
?50 | 14 | 49x2 | 2 | 27427 | |
全系列 三模(E3) | ?25 | 18 | 16x3 | 3 | 8831 |
?32 | 18 | 25x3 | 3 | 14469 | |
?40 | 18 | 40x3 | 3 | 22608 | |
?50 | 18 | 63x3 | 3 | 35325 |
【样品压力对照表】
公制 (Kg/cm2) | 英制(psi) | |
补压压力 | 60 | 853 |
机台压力 | 135 | 1919 |
【耗材】
压克力粉，热塑性，透明度高 | ||
料号 | S030109 | 1 kg |
S030108 | 2 kg | |
S030109-1 | 5 lb (2.27kg) | |
具导电性电木粉，热固性，酚甲醛树脂 | ||
料号 | S030106 | 1 lb (0.45kg) |
电木粉，热固性，酚甲醛树脂
| ||
料号 | S03001 | 黑色-25 kg |
S03001-1 | 黑色-1 kg | |
S03002 | 棕色-25 kg | |
S03002-1 | 棕色-1 kg | |
S03002-2 | 棕色-2 kg | |
S03003 | 綠色-25 kg | |
S03003-1 | 綠色-1 kg | |
S03004 | 紅色-25 kg | |
S03004-1 | 紅色-1 kg | |
备注：耗材详细资料，请参考 | ||
